臭氧發生器的臭氧濃度使用參考表怎么看
每個臭氧發生器都有額定值來描述與其他臭氧發生器相關的臭氧輸出。這些額定值來自臭氧發生器的性能測試。當臭氧發生器進行測試時，應創建一個性能圖表，以了解該臭氧發生器在正常運行的整個范圍內的性能。

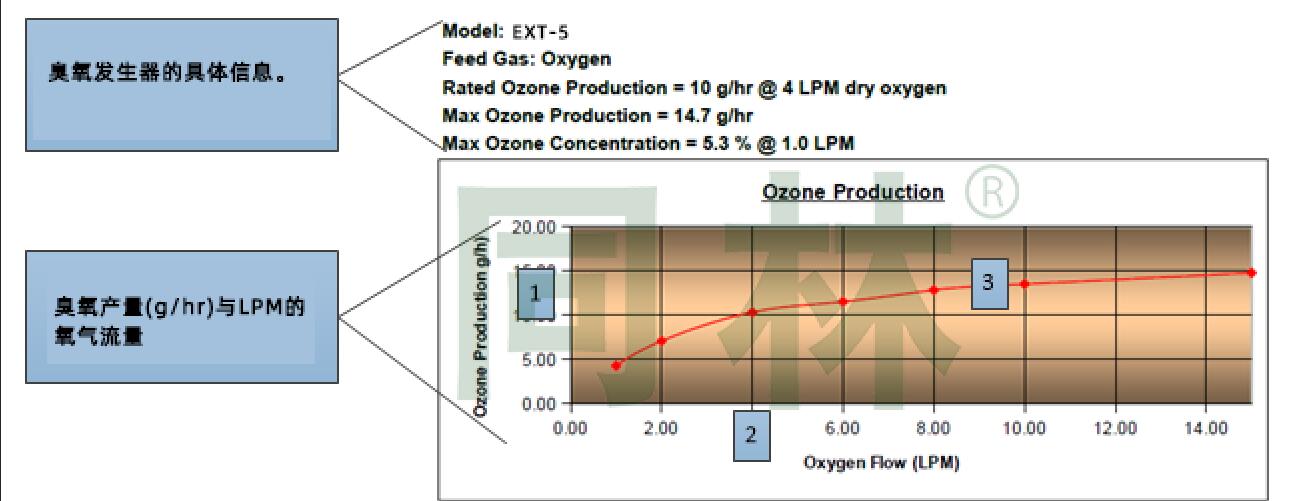

下面的圖表是臭氧發生器性能圖表的一個例子。
1. 臭氧產量顯示在垂直(Y軸)的圖形上，單位為克/小時或其他臭氧輸出測量單位
2. 進料-氣體流量顯示在水平(X軸)的圖形上，在LPM或其他流量測量單位的測量。
3. 以g/hr為單位的臭氧輸出可以根據圖表上所示的趨勢線確定給定流量下的臭氧輸出。在X軸上找到您的預期流量，從該點直接向上畫一條垂直線，以找到在此流量下產生的臭氧輸出。
4. 臭氧濃度顯示在垂直(Y軸)的圖表上，以重量百分比或g/me表示。
5. 進料-氣體流量顯示在水平(X軸)的圖形上，在LPM或其他流量測量單位的測量。
6. 臭氧濃度可根據曲線圖上所示的趨勢線在任何給定流速下測定。在X軸上找到您的預期流量，從該點畫一條垂直向上的線，以找到在此流量下產生的臭氧濃度。
7. 原始數據供測試用的進料氣體流量
8. 原始數據供氣壓力顯示用于測試目的。一些臭氧發生器會根據不同的壓力產生不同的臭氧輸出。因此，一些圖表將提供這些數據來說明臭氧輸出與壓力的各種差異。確保給出的流量讀數是壓力補償?shù)臏蚀_讀數。
9. 原始數據顯示臭氧濃度。這是臭氧分析儀在臭氧發生器測試期間提供的數據。請看這里了解這個方法。
10. 臭氧發生器輸出以克/小時(或其他測量單位)顯示。這是根據氧流量和臭氧濃度計算的。在線臭氧輸出計算器在這里。
11. 臭氧濃度以重量百分比表示。這是從g/m3計算出來的，供參考。在線計算器轉換g/m3到%的重量在這里
12. 臭氧分析儀上提供的數據用于創建性能圖表。該數據以及任何其他相關數據都應該提供可追溯性。
